Hebelstabwerk - Spirale

Hebelstabwerk

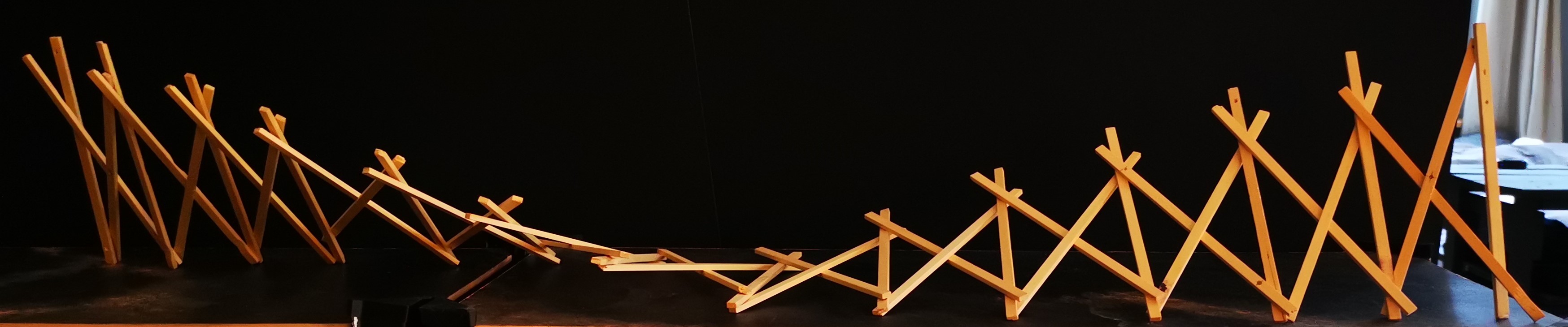

Die sich selbst tragende Konstruktion habe ich zunächst
aus einfachen Holzstäbchen gebaut.
Sie besteht aus einer Abfolge von zwei überkreuzten Stäben
und jeweils einer Vertikalen Stützstrebe.

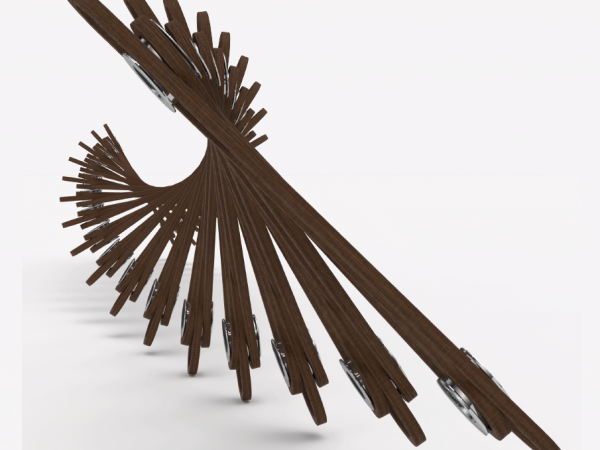

Dadurch, dass sich die Stäbe immer in die selbe Richtung überkreuzen,
entsteht eine Spiral-Form.

Verbindung

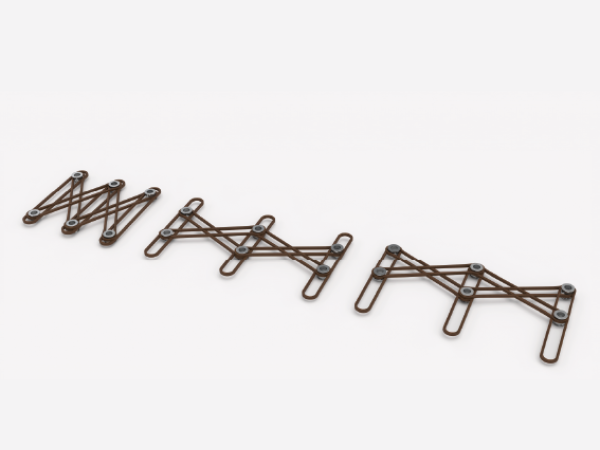

Die Verbindung der Einzelnen Stäbe soll hier dafür sorgen, dass das Hebelstabwerk zum Einen stabiler ist und zum Anderen in die Länge gezogen und gestaucht werden kann.

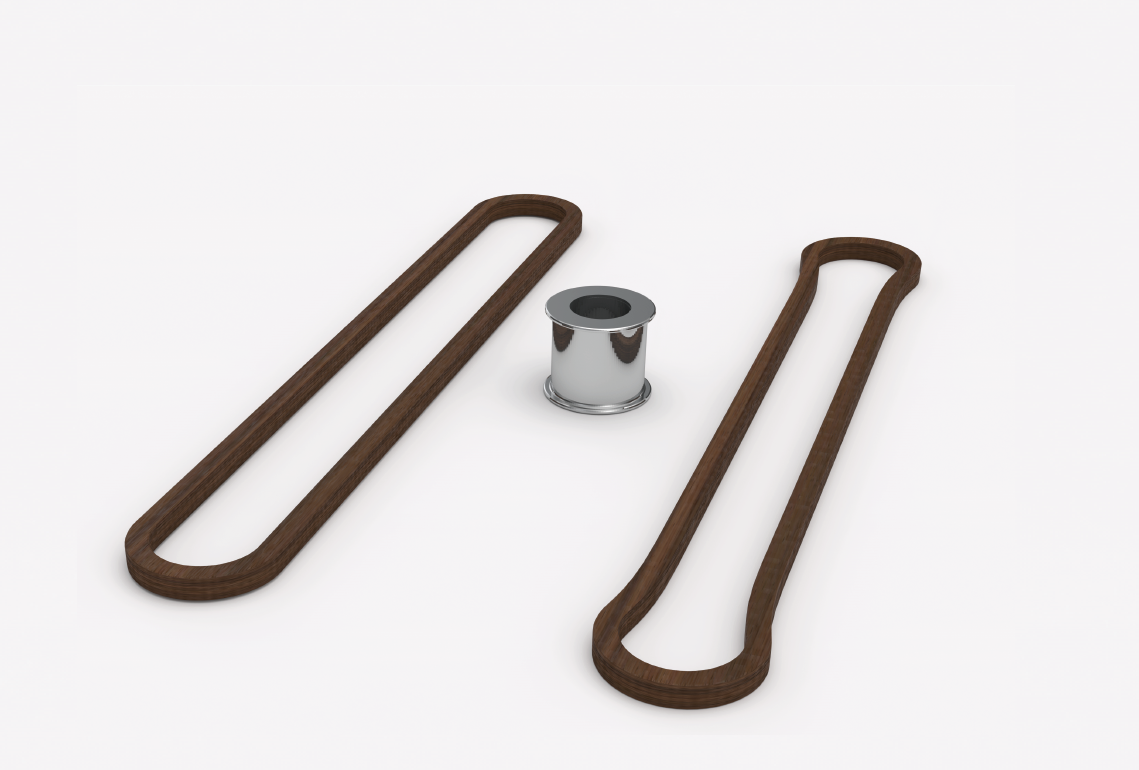

Dies habe ich erreicht, indem ich das Profil der Stäbe geändert und eine Art Hohlniete an deren Enden gesetzt habe.

Die Stäbe bestehen nur noch aus einem Rahmen, wobei sich die überkreuzenden von den Stützstreben unterscheiden.

Die Stützstreben haben in der Mitte eine Gleichmäßige Aussparung in Größe der Verbindung und dienen als Gleitschiene.
Die überkreuzenden Streben haben nur an deren Enden eine Runde Aussparung in Größe der Verbindung.
Diese ist dort somit fest, kann sich allerdings um die eigene Achse rotieren.
Zwischen den beiden Aussparungen befindet sich ein schmalerer Schlitz.
